Hrot otočný veľký 60 `a 90` Mk5









                      Hrot otočný veľký 60 `a 90` Mk5

                                        Hrot otočný veľký 60 `a 90` Mk5














Upínací hrot otočný veľký 60 `a 90` Mk 5




















                      Číslo produktu:

                            33195






                        Rozmer:


                                    Mk5






                        Katalogové číslo:


                                    ČSN22 3319







                        naša cena bez DPH                          :



      649,68 €






                        naša cena s DPH (20 %):





        779,62 €












do košíka:





        ks









































Kompletné špecifikácie


Otočný upínací hrot pre upínanie veľkých dutých predmetov s uhlom 60 ° a 90 °.
Popis:
Otočná časť ukončená kužeľom 1:10 pre nasadenie upínacie vložky s vrcholovým uhlom 60 ° (U1) alebo 90 ° (U2).
Kužeľová stopka MORSE ČSN 220420, DIN 228, ISO 296 bez upínacieho závitu.
Príslušenstvo:
1 sada vymeniteľných vložiek zodpovedajúce Mk. Špeciálne prevedenie hrotov s požadovanými
vložkami s max priemerom D podľa tabuľky alebo nerozoberateľné.

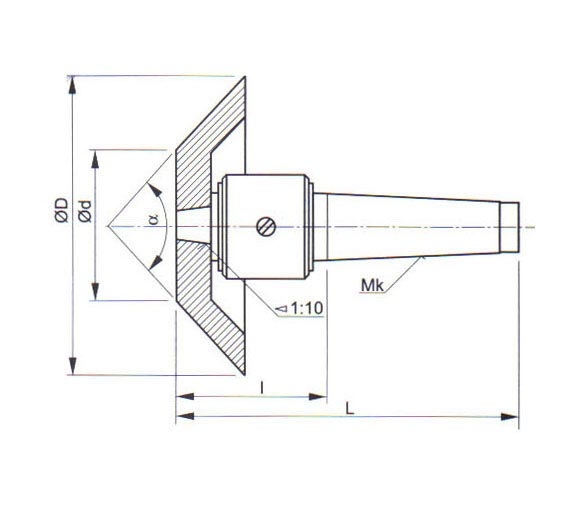

? = 60 ° a 90 °
Ø d = 46 mm
L = 240 mm
l = 110 mm
Ø D = 135 mm
V - max.obvodové hádzanie = 0,025 mm
Q - max-hmotnosť obrobku = 2000 kg
Hmotnosť = 8,1 kg
