Hrot otočný veľký 60 `a 90` Mk6









                      Hrot otočný veľký 60 `a 90` Mk6

                                        Hrot otočný veľký 60 `a 90` Mk6














Upínací hrot otočný veľký 60 `a 90` Mk 6




















                      Číslo produktu:

                            33196






                        Rozmer:


                                    Mk6






                        Katalogové číslo:


                                    ČSN22 3319







                        naša cena bez DPH                          :



      1 550,38 €






                        naša cena s DPH (20 %):





        1 860,46 €












do košíka:





        ks









































Kompletné špecifikácie

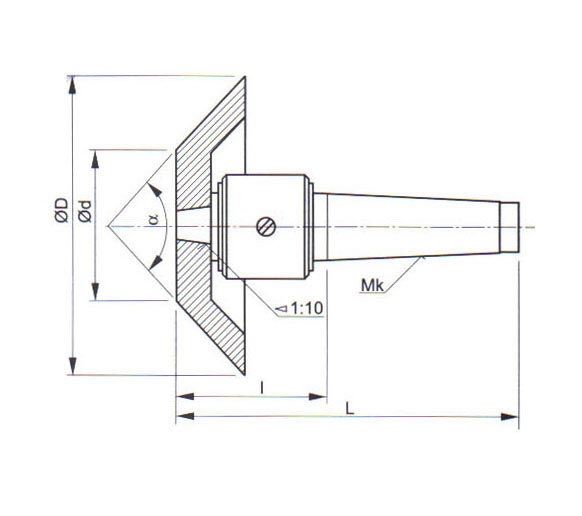

Otočný upínací hrot pre upínanie veľkých dutých predmetov s uhlom 60 ° a 90 °.
Popis:
Otočná časť ukončená kužeľom 1:10 pre nasadenie upínacie vložky s vrcholovým uhlom 60 ° (U1) alebo 90 ° (U2).
Kužeľová stopka MORSE ČSN 220420, DIN 228, ISO 296 bez upínacieho závitu.
Príslušenstvo:
1 sada vymeniteľných vložiek zodpovedajúce Mk. Špeciálne prevedenie hrotov s požadovanými
vložkami s max priemerom D podľa tabuľky alebo nerozoberateľné.

? = 60 ° a 90 °
Ø d = 64 mm
L = 308 mm
l = 126 mm
Ø D = 170 mm
V - max.obvodové hádzanie = 0,025 mm
Q - max-hmotnosť obrobku = 4000 kg
Hmotnosť = 23,5 kg
